一、系統名稱和型號：

名稱：玻璃盤式精密陶瓷片篩選機

型號：EYS-BLP-4CCD

二、 系統組成概述: 該系統主要有以下6部分組成：

1．自動送料系統：將陶瓷片倒入振動盤，振動盤產生振動波，將產品有序地排列到入料平送器上實現排料入料功能；

2． 中心運動系統：由電機、主軸、玻璃盤及相關機械配件組成，實現中心系統平穩地轉動；

3．視覺檢測系統：由4套相機光源系統組成，分別為頂部表面1套相機、底部表面1套相機、側面投影尺寸1套相機，頂部投影尺寸1套相機，配合相應的高精度平行光源、特制環形光源組成，實現對陶瓷片的(1)、頂部表面限度不良取像，(2)、底部表面限度不良取像，(3)、側面投影尺寸取像，(4)、頂部投影尺寸取像；

4．軟件分析控制系統：相機取像后，通過主機軟件分析，判定陶瓷片的屬性：合格品、不合格品、待檢品三種；

5．出料分檢系統：軟件判定陶瓷片的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對陶瓷片進行良品，不良品，待檢品進行分類出料；

6.PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。

三、系統檢測的對象要求：

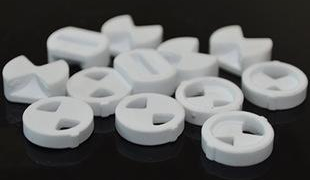

根據客戶所提供的樣品對應此型號機器檢測。

(注：所有檢測的對象前提是陶瓷片可以在入料口處平穩入料，然后躺在玻璃盤上)

四、檢測內容說明：

1、頂部表面相機：檢測陶瓷片頂部表面缺陷項目；

2、頂部尺寸相機：檢測陶瓷片頂部投影面所能反應出來的投影尺寸項目。

3、底部表面相機：檢測陶瓷片底部表面缺陷項目；

4、 側面相機：檢測陶瓷片側面高度尺寸。

五、設備性能與主要配置說明：

1、檢測速度為每分鐘檢測180pcs以上；

2、投影尺寸重復檢測精度：±0.005mm以內（以相機視野范圍在10mm*10mm定義，特別說明的除外）

3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、電磁閥：原裝美國品牌；4)、PLC：日本三菱高速系列。

4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；

5、生產數據報表統計功能：CPK、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；

6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
